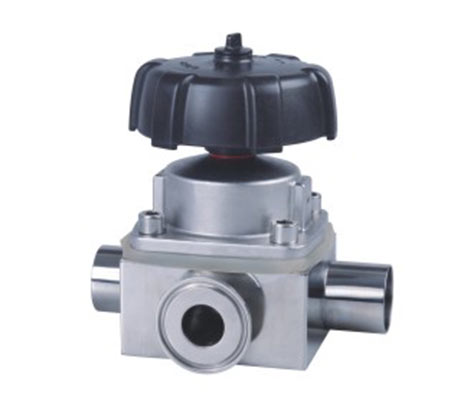

死角T型無菌隔膜閥
產品介紹：
適用介質：中性液體成氣體，高純.無菌、極性或腐蝕性流體
適用環境：工作壓力：0-10bar 控制壓力：5.5-7bar 工作溫度：-40℃-150C
接口尺寸：主通道(DN1)DN25-DN50
安裝方式：出料口(DN2) DN15-DN40
應用領域 ：廣泛應用于高純水系統上的采用點.用水點、排盡可按客戶要求設計或來樣加工等非標準件制作
閥體
閥體設計：閥體設計鍛造塊五軸加工中心精密加工
閥體材質： 316L不銹鋼鑄造本體(Forged 1.4408 EN10213-4)
閥體標示: SUOTE字樣、材質、可回溯爐號
表面處理：內表面機械拋光，Ra<=0.5μm(清凈級SF1)
內表面電解拋光，Ra<=0.375μm（BPE SF4）
可按客戶指定規格制作
驅動器(手動)
類型 PC-205(ON15). PC-220(DN20-40)
出料口接口：焊式, 尺寸如下表
出料口接口：焊式, 尺寸如下表
| SIZE | D1 | D2 | L | L2 | H | H1 | H2 | A | L1 | L3 | D |
| 1050 | 12.7 | 25.4 | 66 | 20 | 33 | 82 | 25 | 22.0 | 22.0 | M4 | 6 |
| 1075 | 19.1 | 25.4 | 93 | 25 | 38 | 124 | 25 | 44.5 | 39.7 | M6 | 10 |
| 0100 | 25.4 | 25.4 | 93 | 25 | 38 | 124 | 25 | 54.0 | 46.0 | M8 | 10 |
| 1575 | 19.1 | 38.1 | 97 | 25 | 48 | 100 | 25 | 39.7 | 44.5 | M6 | 10 |
| 1510 | 25.4 | 38.1 | 105 | 25 | 51 | 124 | 25 | 54.0 | 46.0 | M8 | 8 |
| 2010 | 25.4 | 50.8 | 118 | 25 | 64 | 134 | 30 | 54.0 | 46.0 | M8 | 10 |
| 2015 | 38.1 | 50.8 | 133 | 25 | 65 | 162 | 30 | 70.0 | 65.0 | M10 | 10 |
